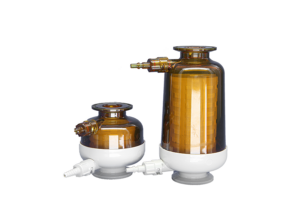

CXK series Steaming in Place Capsule Filters
Os filtros GVS CXK Capsflow Steaming in Place Capsule possuem um filtro padrão vedado em um plástico robusto carcaça, que permanece de alta resistência e integral em aplicações severas. Normalmente, esterilização a vapor no local (SIP). Os filtros Capsflow são fabricados sob critérios de certificação Sistema de gestão de qualidade ISO 9001. Todos os filtros são testados quanto à integridade durante a fabricação para atender ao conjunto requisitos. Os materiais de construção estão em conformidade com os regulamentos da FDA para uso em contato com alimentos e bebidas.
Benefícios:
• Projetado especificamente para SIP
• Economia de custo
• Fácil conexão com flange sanitária
• Conexão on-line ao testador de integridade automático. Disponível em várias opções de mídia e classificações
Aplicações:
• Filtragem estéril de ar e líquido em produtos farmacêuticos e biológicos
• Alimentação de ar estéril
Materiais:
• Membrana de filtro hidrofóbico: PTFE,
• Membrana de filtro hidrofílico: PES, NYLON
• Suporte de Mídia: Polipropileno
• Tampões: Polipropileno
• Núcleo Interno: Polipropileno
• Carcaça: Polipropileno
• Vedação do filtro sem cola na carcaça
Rastreabilidade:
Cada cápsula é marcada com um número de peça exclusivo, número de lote e número de série para permitir total rastreabilidade
- Tamanho do Poro
- Toxidade
- Conformidade de segurança Alimentar
- Área de Filtragem
- Condições máximas de operação
- Dados de desempenho
• 2.5” (84 mm)
• 5” (159 mm)
Todos os materiais atendem as especificações de segurança biológica distante por classe USP VI -121C° longe de plásticos.
Os materiais de construção estão em conformidade com os regulamentos da FDA para uso em contato com alimentos e bebidas, conforme detalhado no Código de Regulamentos Federais dos EUA, 21 CFR. Materiais usados para produzir meios filtrantes e hardware são seguros para uso em contato com alimentos, de acordo com as Diretivas da UE 10/2011. Conformidade com Rohs 2011/65/UE.
CXKPT (PTFE), CXKPS (PES)
• 2.5”: 600 cm2
CXKNY (NYLON)
• 2.5”: 700 cm2
• 5”: 2100 cm2
• 5”: 1700 cm2
CXKPT (PTFE) 0,2 µm:
• Pressão Máxima: 5,8 barg @ 40°C
• Pressão Diferencial Máxima: 5barg @ 40°C
| CXKP | CXKPS | CXKNY | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Membrana de filtro | PTFE (Hidrofóbico) | PES (Hidrofilíco) | NYLON (Hidrofilíco) | ||||||||
| Tamanho do poro da membrana | 0.05 µm | 0.1 µm | 0.2 µm | 0.45 µm | 0.1 µm | 0.21 µm | 0.45 µm | 0.1 µm | 0.21 µm | 0.45 µm | |
| Taxa de fluxo 2,5″ Líquido 1 cP * | 2lpm@6psid | 3.1 lpm@6psid | 5.9lpm@5psid | 7.5lpm@5psid | 5lpm@5psid | 5lpm@2.6psid | 4lpm@8.5psid | 5lpm@5.5psid | 5lpm@3.5psid | ||
| Taxa de fluxo 5″ Líquido 1 cP * | 5lpm@6.5psid | 5lpm@4psid | 5lpm@1.9psid | 5lpm@4psid | 5lpm@2.2psid | 5lpm@1.3psid | 5lpm@4,6psid | 5lpm@3.4psid | 5lpm@2.8psid | ||
| Operacional Máximo Pressões de parâmetro Frente/Reverso (barra) | 6.5/3.5 | 6.5/3.5 | 6.5/3.5 | 6.5/3.5 | 6.5/3.5 | 6.5/3.5 | 6.5/3.5 | 6.5/3.5 | 6.5/3.5 | 6.5/3.5 | |
| Especificação do teste de integridade Ponto de bolha (barra) | 2.7 (IPA) | 1.6 (IPA) | 1.6 (IPA) | 0.5 (IPA) | 1.8 (IPA) | 3.6 (WATER) | 2.6 (WATER) | 4.5 (WATER) | 3.3 (WATER) | 1.9 (WATER) | |
| N. Ciclos de esterilização SiP | 100 cycles @ 126 ºC | 50 cycles @ 126 º C | 50 cycles @ 126 º C | ||||||||
| * CXKPT (PTFE – Hydrophobic) IPA Wetted membrane | |||||||||||
